前言：縮孔是鋁合金壓鑄件的致命質量缺陷及報廢原因之一，其形成的機理是合金液凝固時的收縮特性所致。產品壁厚不均，薄壁處優先凝固，阻礙合金液流動和壓力傳遞，局部厚大熱節部位無法補縮而形成縮孔。而局部加壓補縮（以下簡稱：擠壓銷）是有效解決縮孔缺陷的主要工藝措施。
由于被擠壓區域鋁液和模具溫度變化，擠壓銷結構設計與裝配尺寸的影響，使其在實際應用中壽命短，易卡滯或卡死，擠壓效果不佳，被擠壓區域存在分層現象，且工藝量化固化困難，導致生產連續性差，產品質量不穩定。本文就如何用好擠壓工藝，在擠壓銷的結構設計和應用上作簡要解析。
01
擠壓銷結構分類與優劣點概述

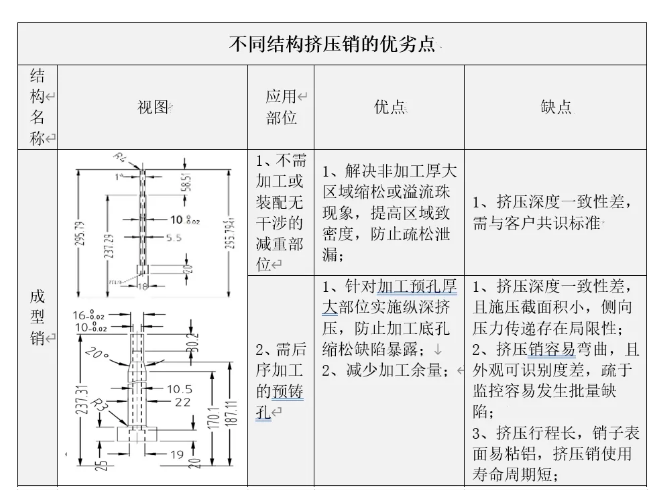

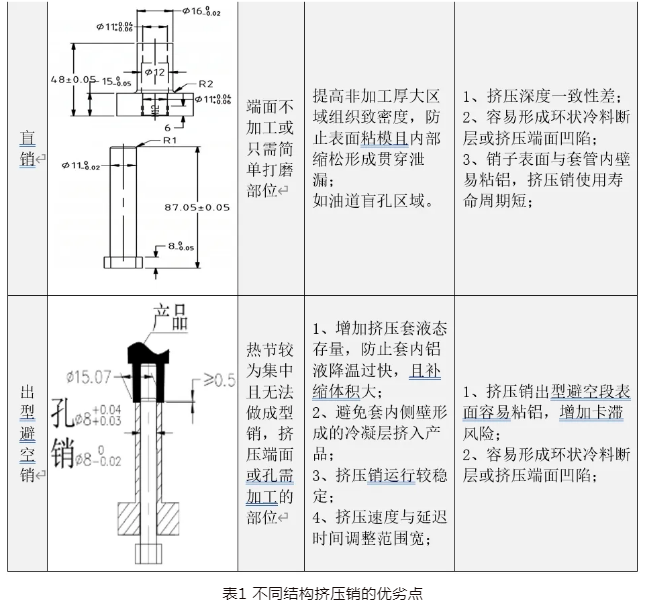

擠壓結構:擠壓銷常用結構可分為“成型銷，盲銷，出型避空銷”。通常基于產品缺陷部位形狀，所處位置與后工序處理要求而選擇不同結構的擠壓銷，在“表1”列表中針對三種不同形態的擠壓銷的優、劣點作了橫向比較。
02
參數與尺寸設計
1) 擠壓量的計算
V=a³
式中 V：縮松缺陷體積
a：取缺陷輪廓邊長

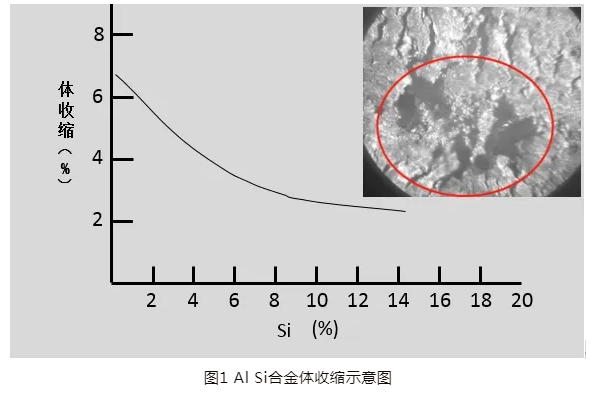

注：模擬為正方體，以產品熱節部位最大體積設定，在乘以對應Si含量的收縮率。見“圖1”
2) 擠壓油缸的選擇
a. 擠壓體積：V1＞1.2×V2
式中 V1：擠壓銷可擠壓體積；
V2：需要補縮的體積；
擠壓銷壓力：P1≥3×P2
式中 P1：擠壓銷壓力；
P2：產品設定鑄造壓力；
根據上述公式的計算原則，可選擇所需要的擠壓銷尺寸及油缸大小和行程。
3)溫度與間隙驗證
a.驗證方法：將擠壓銷與套同時加熱至600℃，每下降100℃測一組數據；

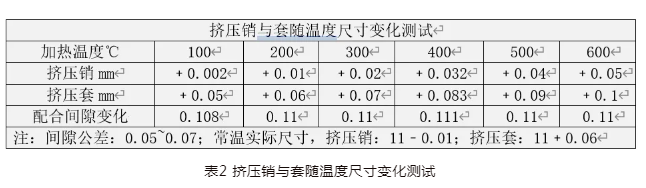

b.結果：如“表2”；擠壓銷，套材質：SKD61
4) 擠壓銷結構及相關要求

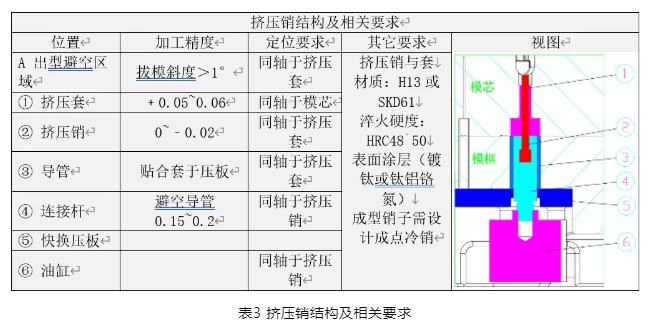

a. 結構如“表3”
b. 精度要求如“表3”
c. 擠壓油缸與連接板設置定位銷
d. 擠壓銷與連接桿采用“T”型卡槽連接，留置間隙，讓其自動歸正
03
擠壓銷的幾個關鍵參數
1)擠壓延時：擠壓延時通常指型腔充填完成或者增壓啟動開始，至擠壓銷啟動這段時間。延時過短，整個型腔金屬處于全液態狀態，金屬液尚未達到固-液相轉變溫度，在此階段型腔內金屬液流動性好，可通過澆道在鑄造壓力作用下得到整體補縮，但不能達到厚大區域局部補縮的目的；延時過長，用于擠壓補縮的金屬液或需補縮部位的液體已凝固，喪失流動性，從而失去補縮的功能；正確的延時是需補縮的區域已成為孤立的固-液相區，其周邊通道已經固化，擠壓補縮于厚大部位的最后凝固區。
2)持壓時間：是指擠壓銷開始施壓到施壓結束這段時間。該段時間的長短以被擠壓區域金屬液固化，擠壓區域不產生溢流珠為最短合適的時間，多則無益。該時間段的長短受被擠壓熱節區域體積大小，模具溫度，鋁液溫度變化影響。
3)擠壓速度：是指擠壓啟動到行程結束過程中擠壓銷的運行速度。從理論上講，擠壓銷擠壓的體積與合金液收縮過程不斷變化所需的體積同步最好，即擠壓銷運行時間與熱節區域固化時間相同。
V1=S1×T×A
式中 V1：擠壓速度 S1：擠壓銷速度
T：擠壓銷運行時間 A：擠壓銷截面積
4)擠壓區域溫度：該溫度是指由熱節區域合金液溫度，模具溫度，擠壓銷溫度所共同構成的“溫度場”，該“溫度場”的穩定與否直接關系到擠壓的效果。
綜合所述，擠壓銷的擠壓效果如何，一方面取決于上述參數設置是否合理。另一方面取決于各參數是否穩定，特別是“溫度場”的相關參數。在實際生產過程中，需多次驗證，通過產品外觀，擠壓深度，X射線探傷等判定是否達到擠壓效果，從而固化并穩定相關參數。
04
案例分享

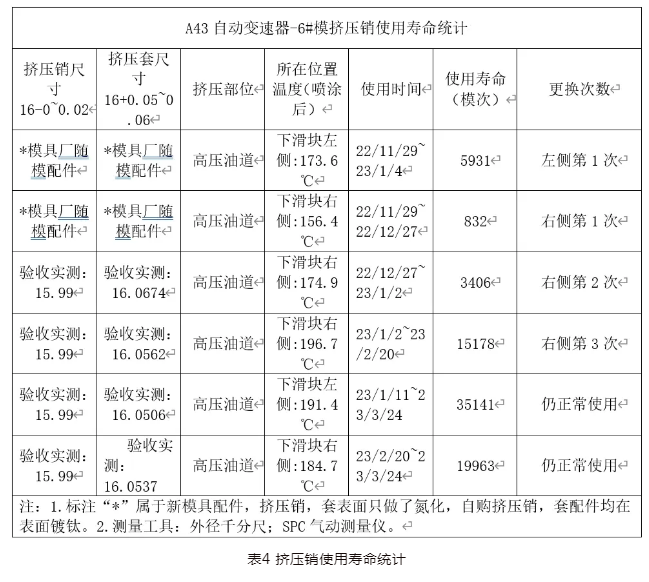

1)下“表4”是自動變速器左箱體模具擠壓銷的運用情況
擠壓油缸活塞直徑：Φ80mm,設計擠壓行程20mm；液壓站系統壓力160bar；
從表中可以看出，擠壓銷運用效果良好，其關鍵參數是銷與套的間隙，表面硬度，“溫度場”等必須得到有效控制。
2)生產過程中常見問題的處理
a.溫度變化導致的擠壓效果不佳，缺陷區見“圖2”

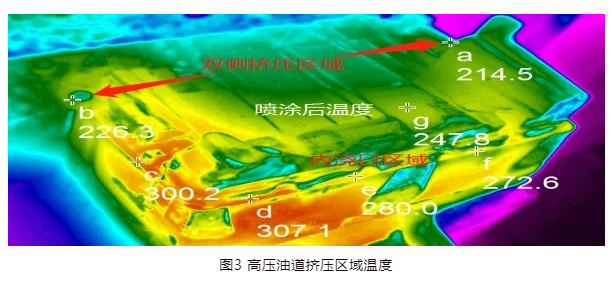

通過模具溫度測量，發現右側高壓油道擠壓區域噴涂后溫度偏高，“溫度場”發生變化，液態量因此增多，影響擠壓銷施壓效果。“圖3”中，右側溫度為214.5℃。

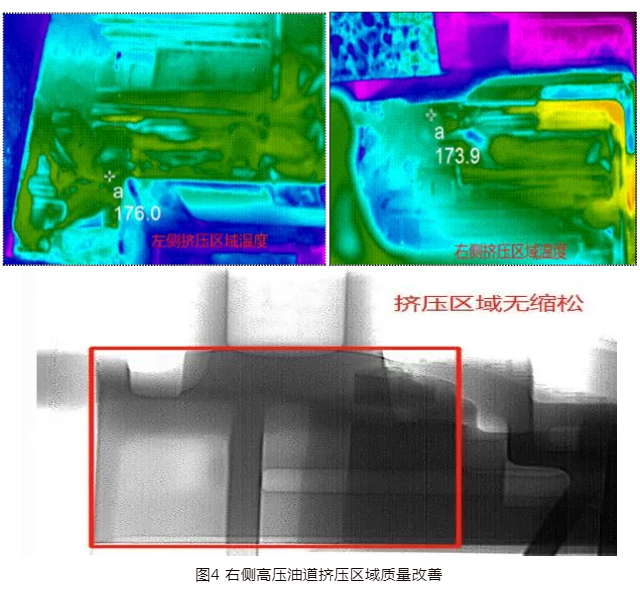

經排查發現，下滑塊循環冷卻水處于關閉狀態，導致右側擠壓區域質量波動。“圖4”中測溫復查結果顯示，開啟冷卻水后，右側降溫至173.9℃，左側降溫至176.0℃；X射線探傷確認，右側高壓油道擠壓區域無縮松。注：調整期間需測量擠壓深度變化，并以X射線探傷確認質量。
b.擠壓銷粘鋁異響
擠壓銷發生異響時，應即刻停機檢查擠壓銷芯子是否粘鋁，若粘鋁先將擠壓銷插出，快速噴涂降溫至表面水無沸騰效應時，此時擠壓銷溫度低于100℃，吹干銷與套區域水分，采用80目研磨膏涂抹擠壓銷上，手動抽插運行，直至聲響消除，無明顯卡滯現象。經過上述措施處理，擠壓銷與套上黏附的鋁隨之清除，研磨膏會滲入間隙起到潤滑作用，仍可進行連續生產。
c.冷模復產不宜啟動擠壓
冷模復產時“溫度場”環境條件達不到擠壓要求，極易出現銷彎，銷斷，卡滯等問題，此時不宜啟動擠壓程序。
05
結論
1.根據產品結構及要求選擇合適的擠壓方式；
2.根據需補縮的金屬液體積，科學計算擠壓銷的行程和壓力；
3.銷，套的材料，硬度（表面處理），配合間隙以及連接方式是擠壓銷正常運行的基礎；
4.穩定的工藝參數及工作環境是擠壓銷效果的根本條件。
